Reverse engineering
Воссоздаём отсутствующую документацию по физическому образцу, включая изношенные и доработанные поверхности.
3D-сканирование деталей и узлов для производства и ремонта

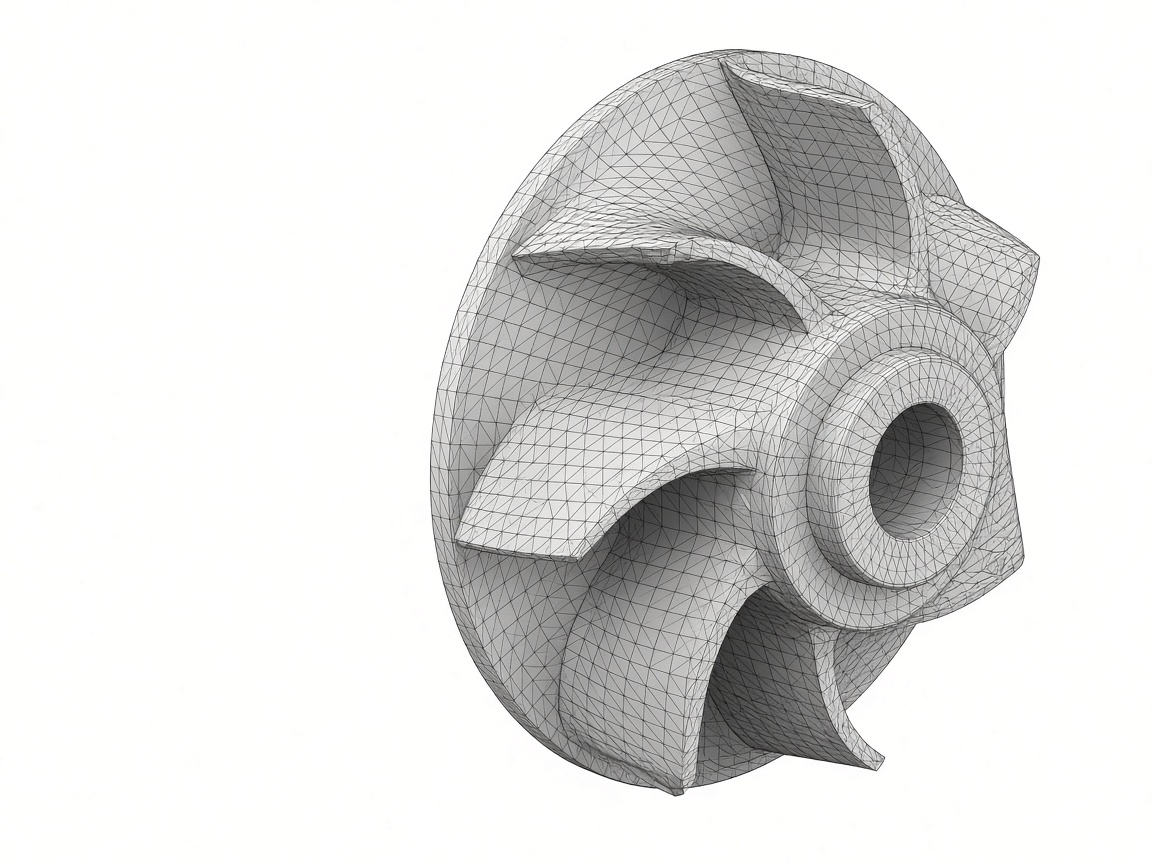

Снимаем точную геометрию с образца, агрегата или фрагмента на площадке заказчика или в нашей лаборатории. Передаём результат в виде облака точек, сетки или parametric CAD — готового к печати, мехобработке или архивированию.
- Результат под ключ: от сканирования до модели
- CAD-модели и чертежи для производства
- Reverse engineering изношенных и доработанных деталей
- Выезд инженера на объект, точность до 0,04 мм
01 Какие задачи решаем
Задачи
Контроль геометрии
Сравниваем фактическую форму с CAD или эталоном, готовим отчёты для аудита и приёмки.
Подготовка к производству
Переводим скан в параметрическую модель и файлы для 3D-печати, литья или мехобработки.
03 Преимущества
Почему выбирают нас
Точная геометрия
Сочетаем ручной и автоматический контроль сетки, чтобы сохранить критичные поверхности и посадки.

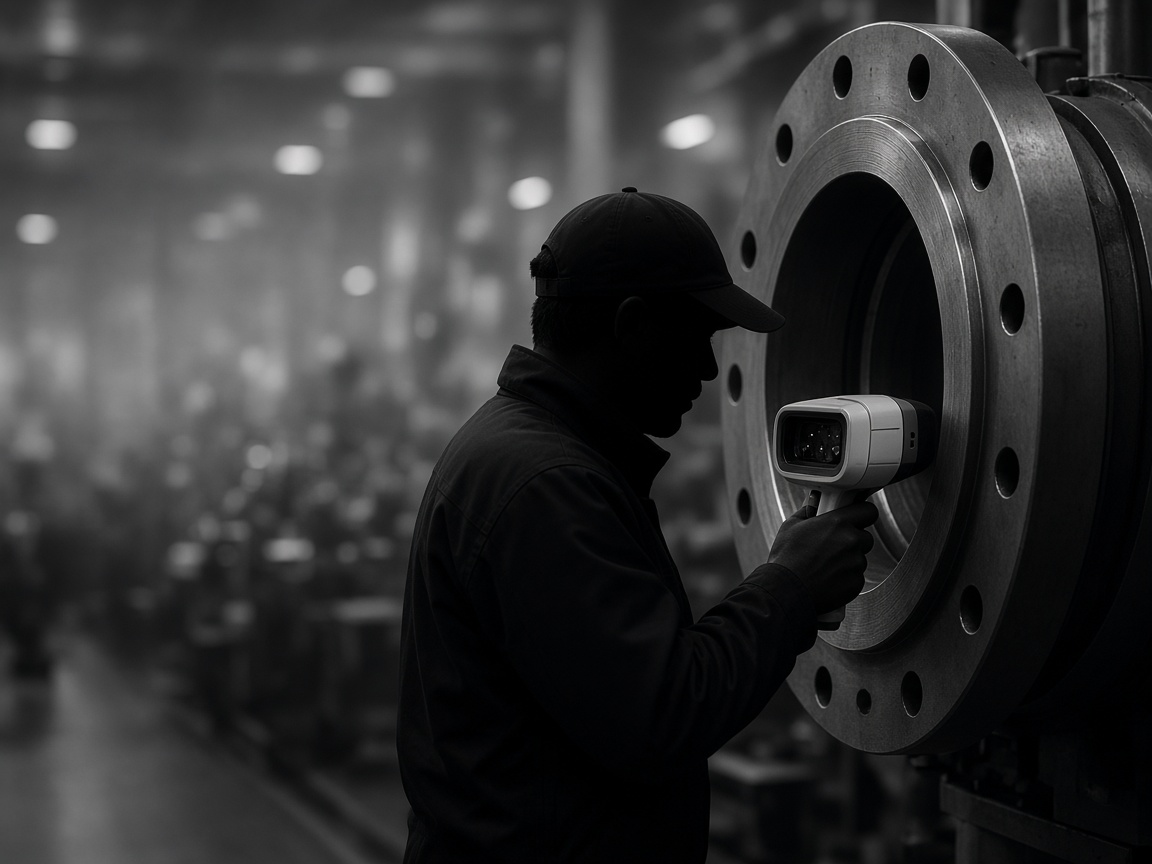

Выезд на площадку
Приезжаем с переносным оборудованием, если деталь не транспортируется или должна оставаться на месте.
Крупные объекты
Сканируем узлы от десятков миллиметров до нескольких метров с поэтапной регистрацией.
Reverse CAD
Строим параметрические модели в CAD, а не только «сырые» меши для визуализации.
Воссоздание износа
Учитываем износ и ремонтные доработки, восстанавливаем номинальную геометрию по согласованию.
Точность 0,04 мм
На контролируемых эталонах достигаем заявленной точности при стабильных условиях измерения.
04 Примеры работ
Появились вопросы?
Оставьте номер — перезвоним и уточним детали заказа.
05 Наше оборудование
Оборудование

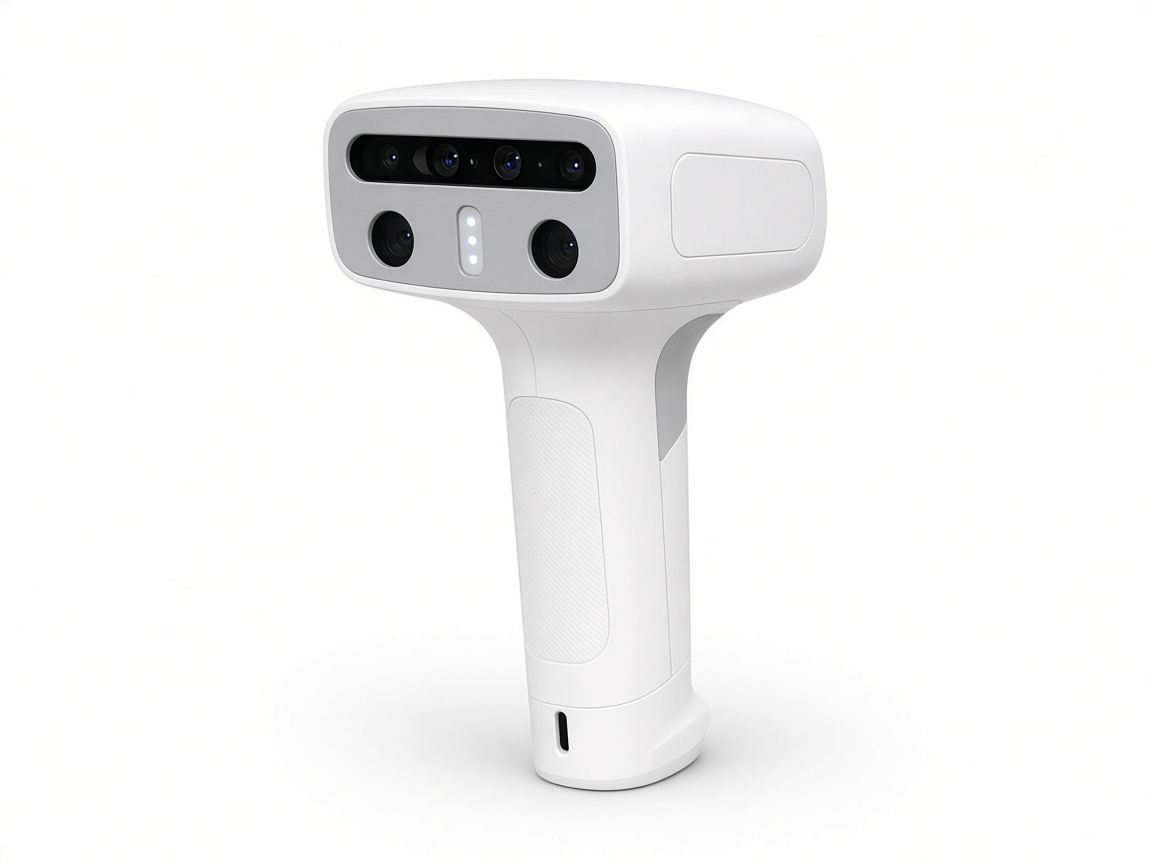

Сканер «Портатив-L5»
Ручной лазерный сканер с полем захвата до 3 м и точностью до 0,04 мм на эталонных телах. Подходит для деталей среднего размера, выездных работ и быстрой регистрации сложных поверхностей. Работает в паре с маркерами для стабильной склейки кадров.
Станок «Камера-120»
Используем для быстрой проверки и печати контрольных образцов после сканирования. Закрытая FDM-платформа 256×256×256 мм помогает сверить посадку восстановленной модели до передачи файлов в ваше производство.
06 Этапы работы
Как проходит сканирование
- 01Бриф и доступ
Уточняем объект, требуемую точность, формат результата и условия на площадке.
- 02Сканирование
Снимаем данные на объекте или в лаборатории, используем маркеры и контрольные плоскости.
- 03Обработка облака
Фильтруем шум, выравниваем сканы, собираем единую сетку или облако точек.
- 04CAD и проверка
При необходимости строим параметрическую модель и сверяем критичные размеры с ТЗ.
- 05Передача результата
Отправляем файлы в согласованных форматах и сопровождаем внедрение в ваш процесс.
07 Что вы получите
Файлы и сопровождение
Передаём STL, OBJ, PLY или STEP — в зависимости от задачи. STL удобен для 3D-печати и быстрой визуализации; STEP — для доработки в CAD и подготовки к производству. В комплекте краткая памятка по масштабу и системе координат.
07 Точность
Точность и ограничения
На эталонных телах и при стабильном освещении достигаем точности до 0,04 мм. На реальных деталях результат зависит от материала, блеска, вибраций и размера объекта. Перед работой согласуем допуски на критичных размерах и метод контроля.
Да, но изломы, сильная коррозия и отсутствующие фрагменты требуют отдельного обсуждения. Мы фиксируем фактическую геометрию и при необходимости восстанавливаем номинал в CAD по вашему ТЗ или по парной детали.
STL, OBJ и PLY для сеток; STEP и IGES для параметрических моделей; облако точек в PLY или E57. Формат выбираем под вашу CAM/CAD-цепочку. При передаче STEP указываем систему координат и единицы измерения.
Выезжаем на производство и стройплощадки, если объект нельзя перемещать. Нужен доступ к объекту, электропитание и безопасные условия для работы оборудования. Сроки выезда согласуем при брифе.
